维氏硬度测量分析系统

产品简介

新一代AI控制终端以PC为中枢，与硬度主机实时互联，系统内置常规硬度、精确定位、淬硬层深度、断裂韧性四大模块：常规硬度覆盖金属、陶瓷；精确定位达微米级，适配复杂曲面；淬硬层深度自动绘制梯度曲线；断裂韧性按国际标准计算KIC。数据即时回传，自动生成报告。

性能特征

- 双向实时通讯，毫秒级响应；断线瞬间自检并弹窗提示。
- 全自动转塔：软件指令驱动，压头 - 物镜无感切换。
- 智能力值：加载档位自动识别，力值切换一键到位。
- 打压痕：加载 - 保荷 - 卸载全自动闭环控制，重复精度≤0.1%。
- 模块化UI：面板可拖拽、工作区自定义，常用功能“零点击”直达。

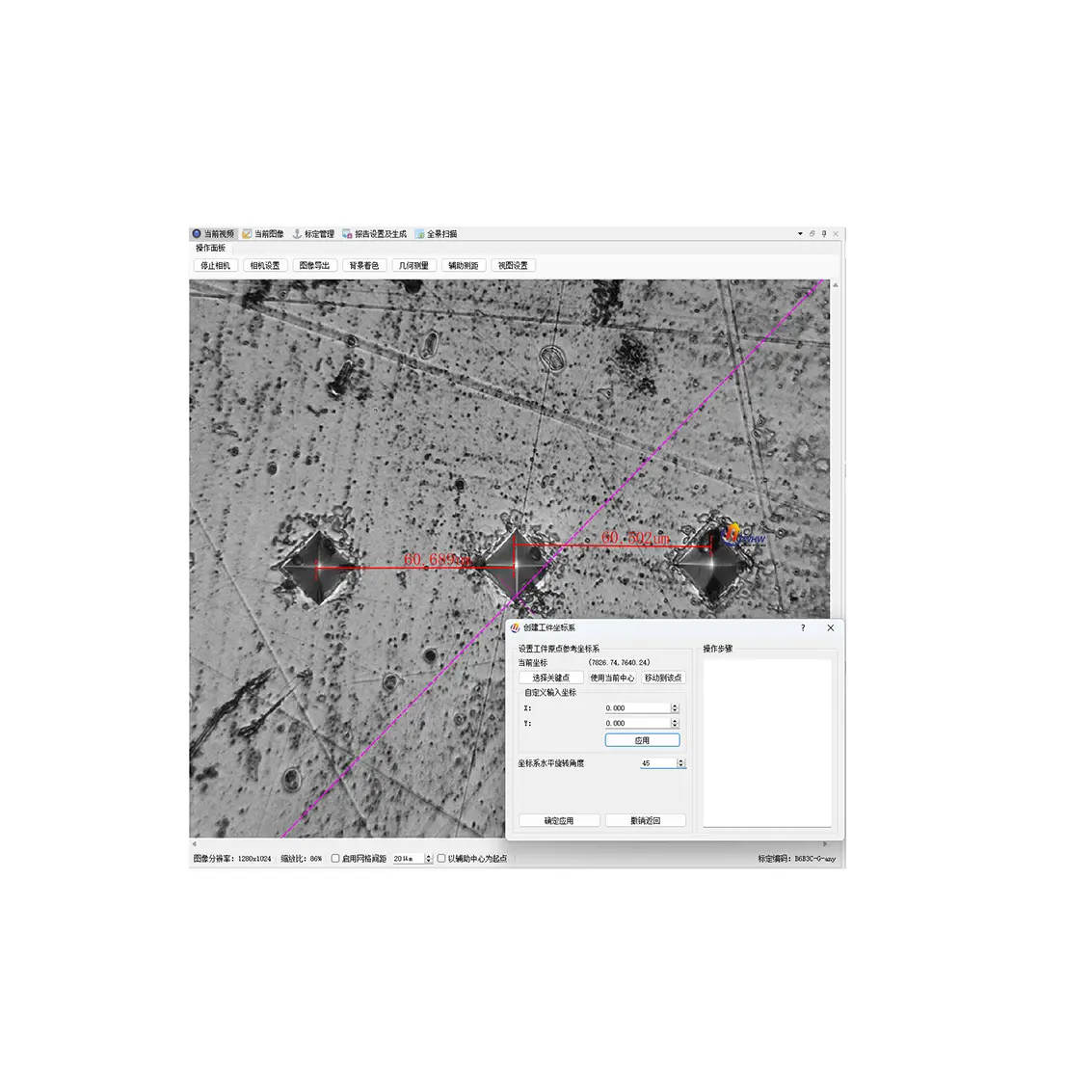

- 5种中心线 + 颜色/线宽/字号个性化配置，压痕中心定位一目了然。

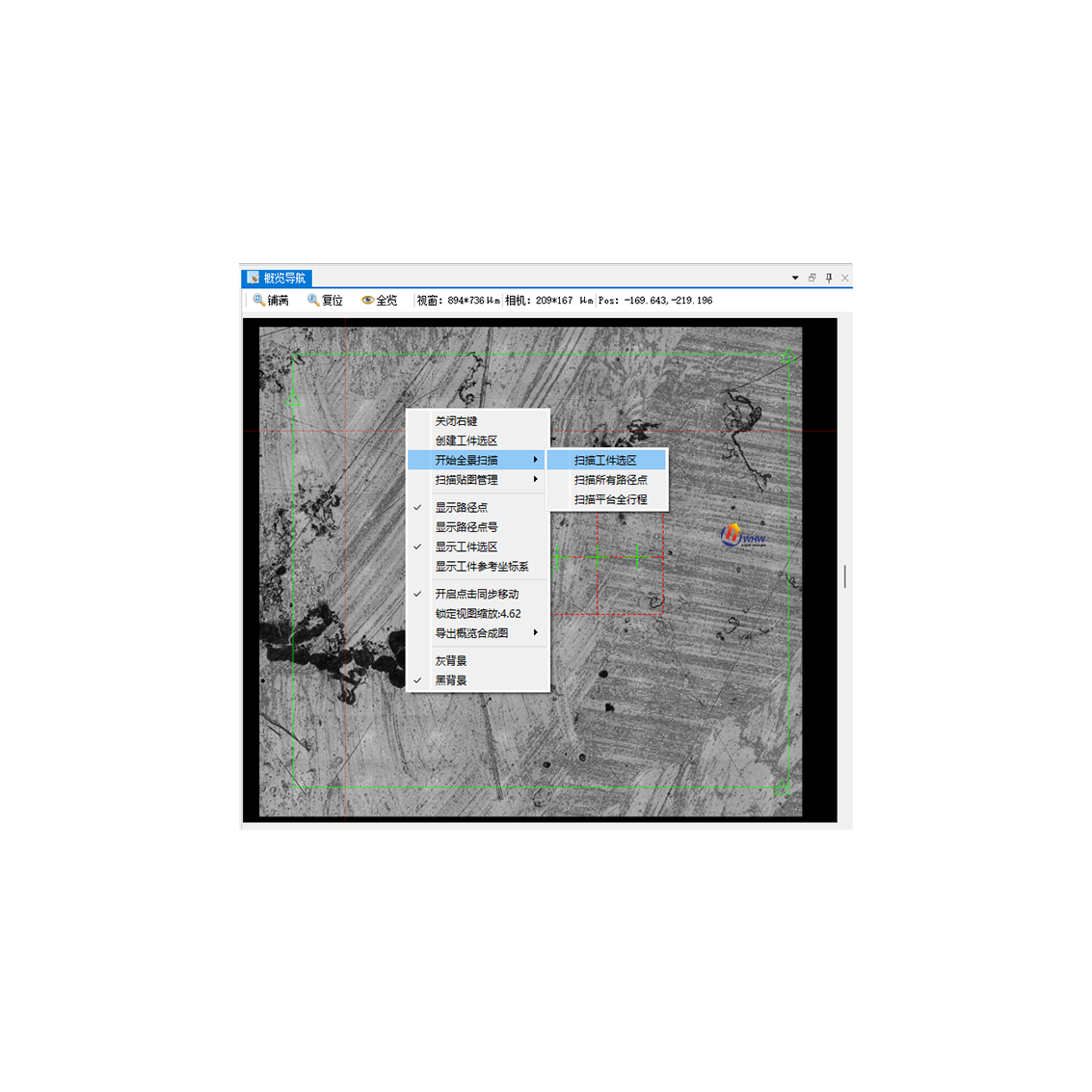

- 移动辅助：独有网格距离 + 路径规划，渗层测试移动步距直观可视。
- 13种实时背景着色算法，不同材料成像始终锐利清晰。
- 多维度报表：集成基础信息、自定义字段、CPK图表，内容与版式均可个性化。

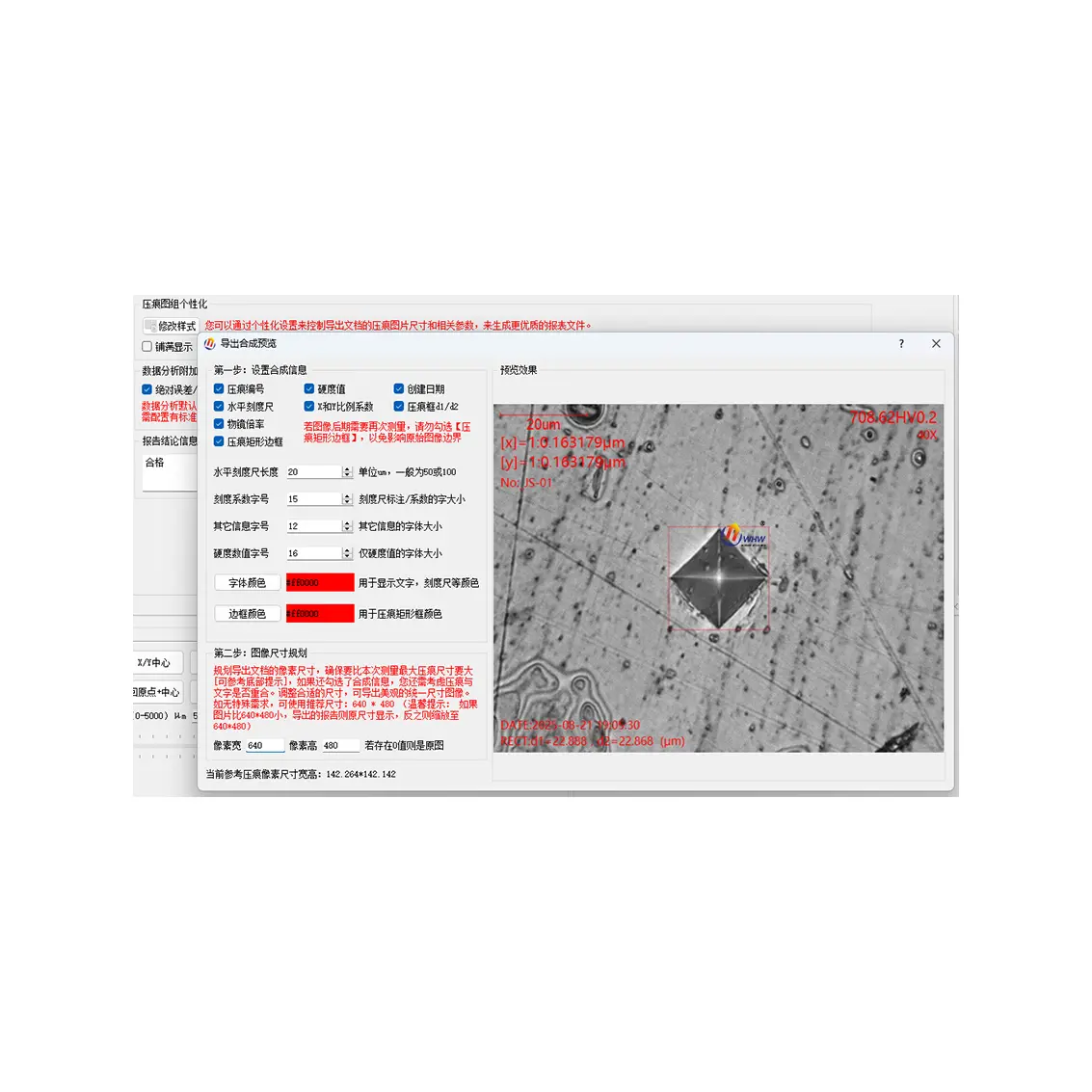

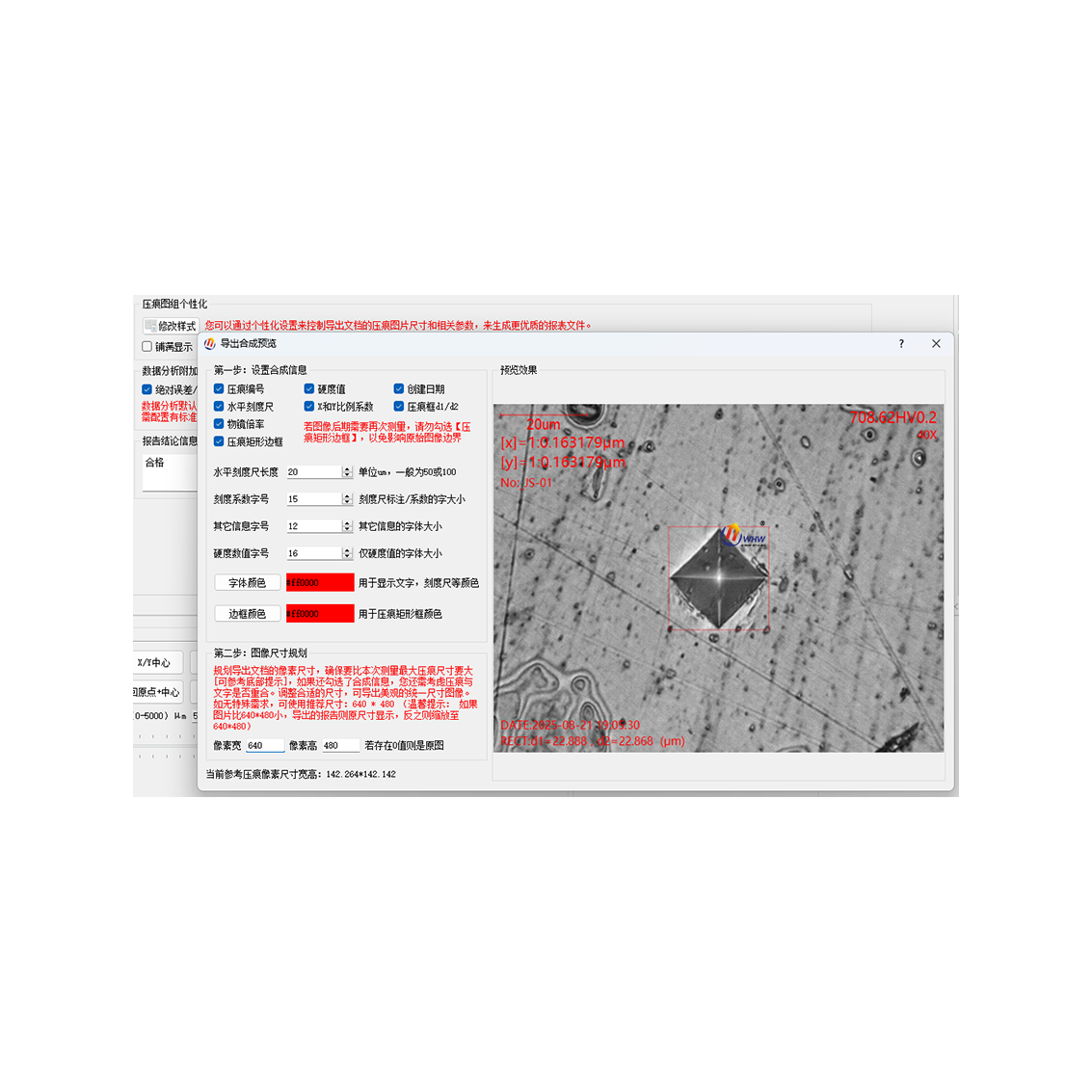

- 压痕相册：每张压痕自动生成带二维码的“微报告”，扫码即可查看完整数据。
- 6种硬度测量模式（手动/自动/批量）。
- 滚轮无极放大，切线定位精度达0.1μm。

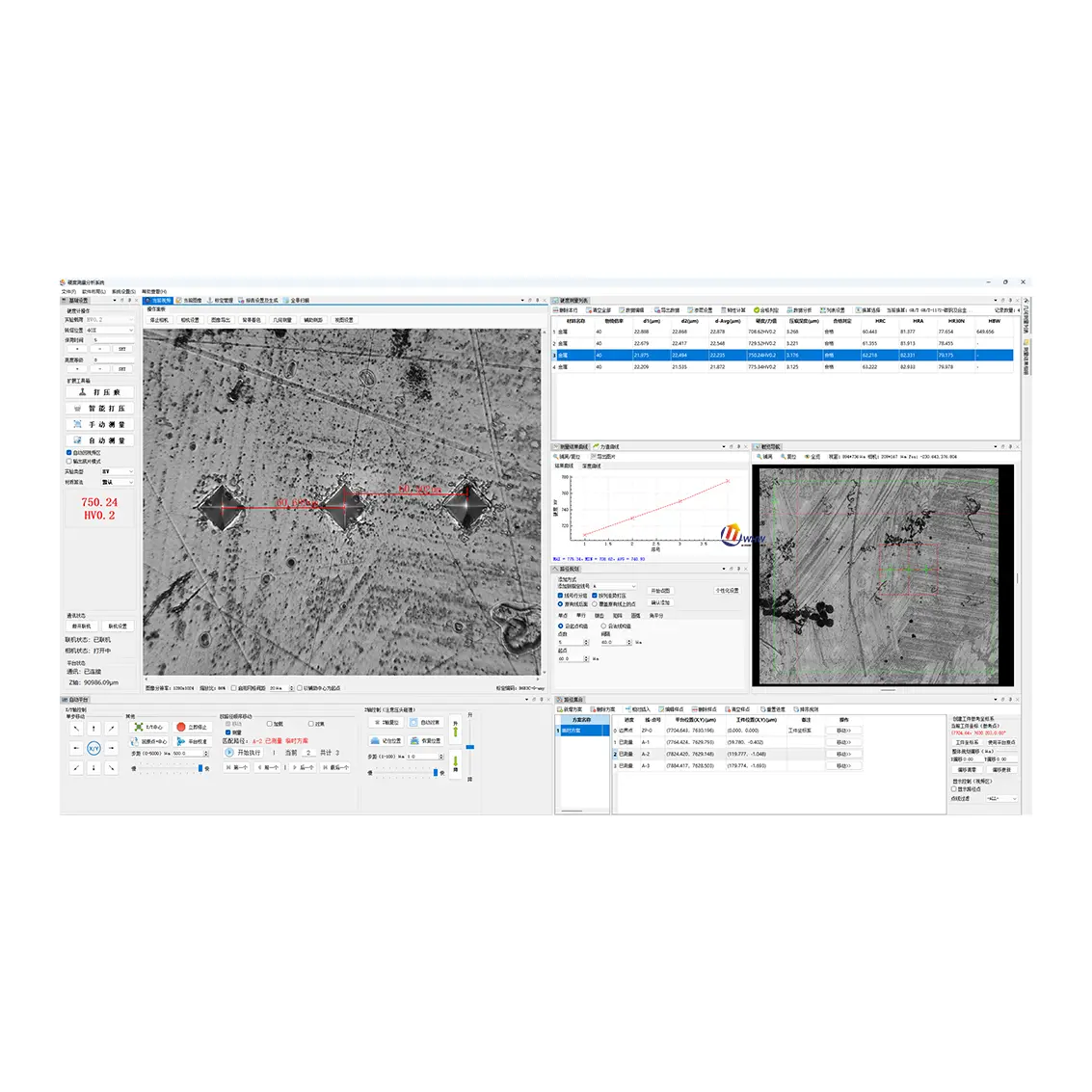

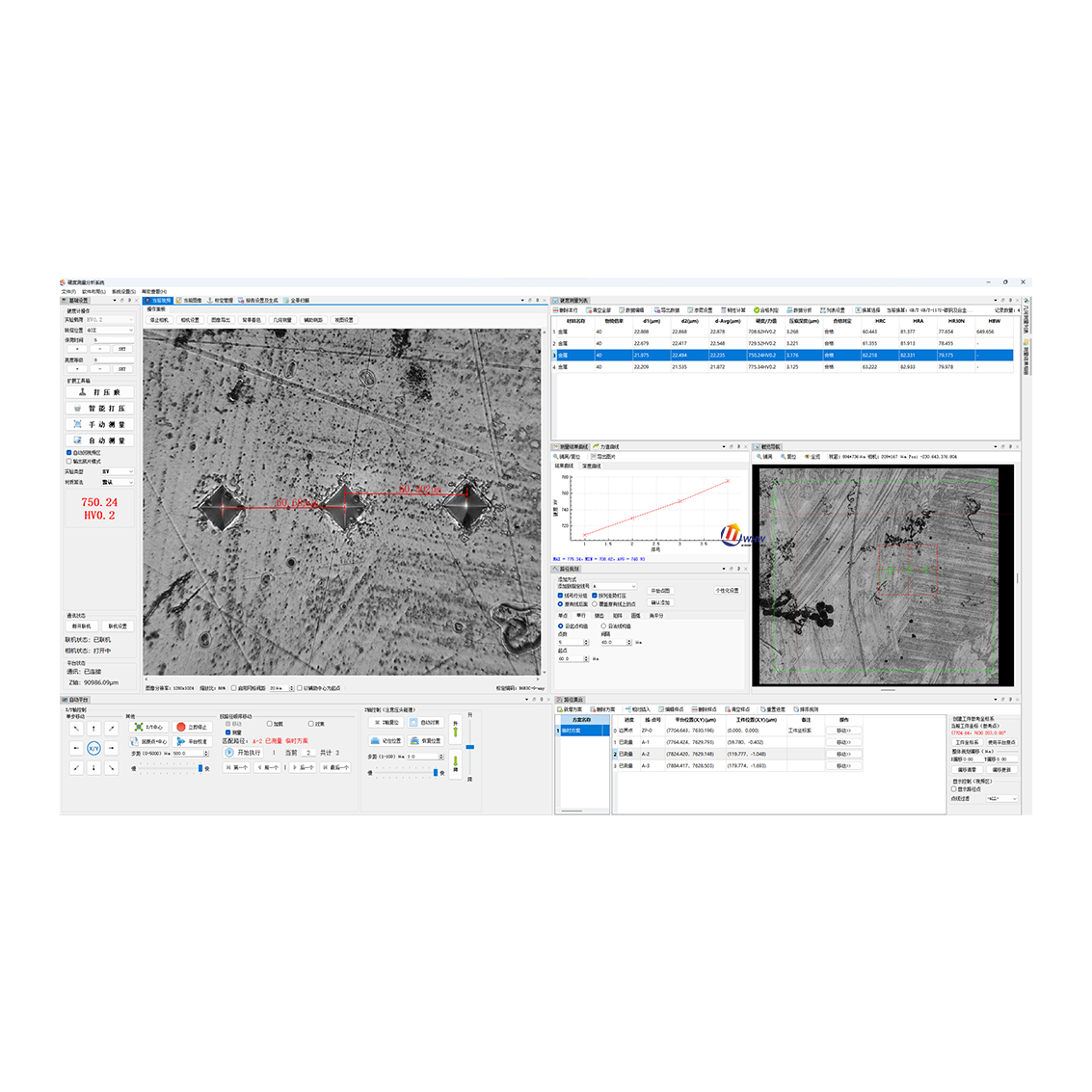

- 同屏多压痕：快速聚类、高亮提示，数据 - 曲线 - 图谱三视图实时联动，可独立导出。

技术参数

型号 HMAS - D5/10/30/50M
测量分析系统维氏硬度测量分析系统
光学成像系统维氏硬度大三通光学成像系统
主机屏幕触摸屏
转塔方式手动转塔
变荷装置机构砝码加载
升降机构精密梯形丝杆
HMAS - D5M试验力 (5Kg):0.2kgf、0.3kgf、0.5kgf、1kgf、3kgf、5kgf；
HMAS - D10M试验力 (10Kg):0.3kgf、0.5kgf、1kgf、3kgf、5kgf、10kgf；
HMAS - D30M试验力 (30Kg):1kgf、3kgf、5kgf、10kgf、20kgf、30kgf；
HMAS - D50M试验力 (50Kg):1kgf、5kgf、10kgf、20kgf、30kgf、50kgf
转换标尺 HV、HK、HBW、HRA、HRB、HRC、HRD、HRF、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T
试验力加载全自动（加载 / 保荷 / 卸载）
执行国家标准 GB/T4340 国家标准，ISO6507 质量认证，ASTM 标准
理论硬度测量范围 8 - 6000HV（可选更大范围）
硬度值测量方式 (双系统测量) 主机单独测量 / 电脑软件测量分析
目镜倍率 10X
HMAS - D5/10物镜倍率 (5Kg、10Kg):10X（观察）20X（测量）,
HMAS - D30/50物镜倍率 (30Kg、50Kg):10X（观察、测量）
HMAS - D5/10总放大倍数 (5Kg、10Kg):100X（观察）200X（测量）
HMAS - D30/50总放大倍数 (30Kg、50Kg):100X（观察、测量）, 电脑大约: 10X (375x)、20X (750x)
主机最小检测单位 0.12μm（10X 物镜）, 0.06μm（20X 物镜）
试验力保荷时间 0 - 60 秒，最小变动量 1 秒
试件最大高度 235mm
压头中心到内壁距离 130mm
外形尺寸 220*570*680mm（长*宽*高）
净重 54.0kg
毛重 72.0kg
