显微硬度测量分析系统

性能特征

- 软件控制与交互：双向实时通讯毫秒级响应，断线自检提示。软件控制转塔：转塔运动自动切换。试验力判断：力值切换自动读取。照明及保荷：软件控制自动下发。打压痕：软件控制全自动加载、保荷、卸载。

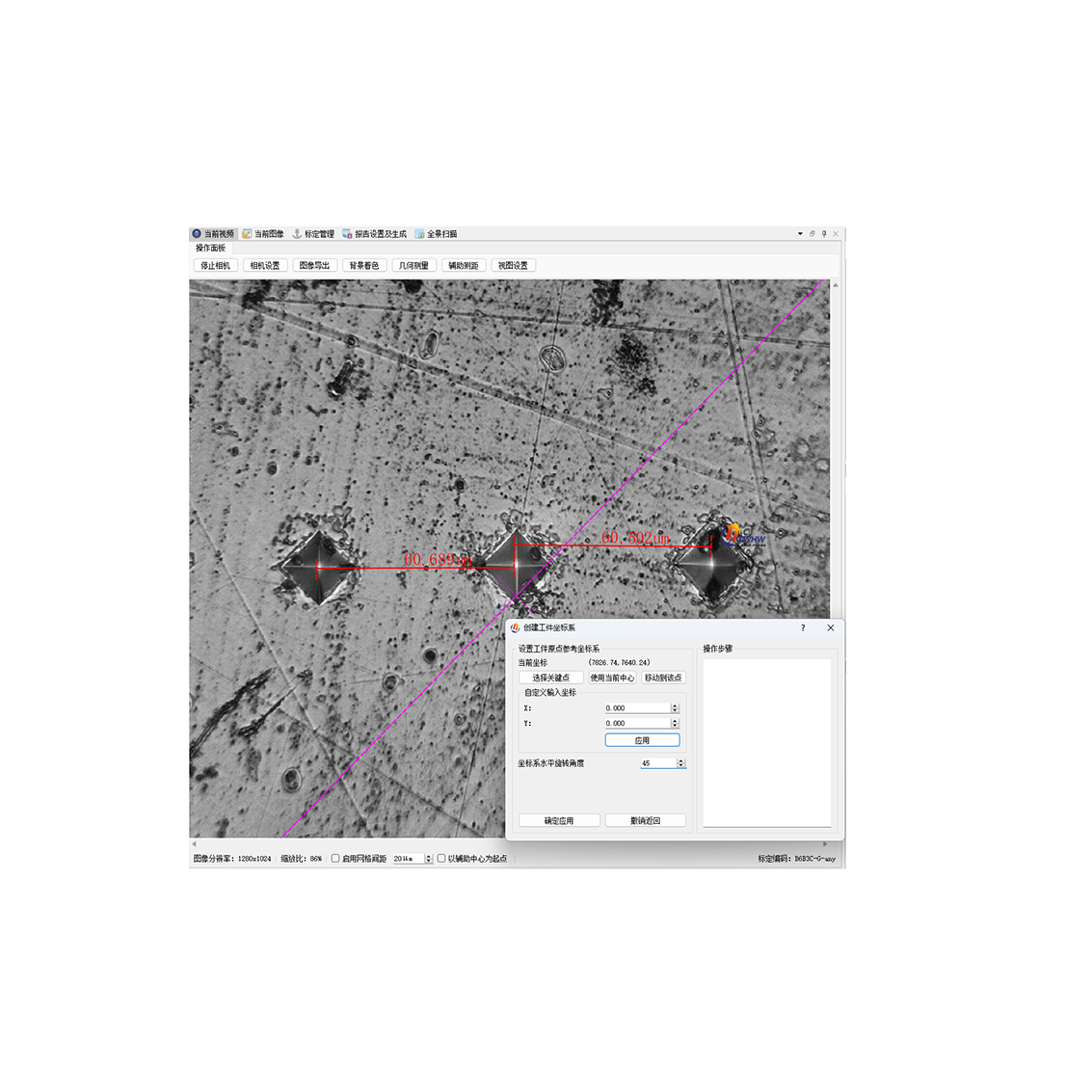

- 交互界面与功能：模块化UI可拖拽面板布局，自定义工作区。视频辅助：5种中心线满足不同的压痕中心定位要求，可个性化配置颜色、线条宽度、字号大小。移动辅助：独有的网格距离及路径规划功能、配合个性化配置使渗层测试时移动距离更加直观准确。背景着色：13种成像技术、实时视频背景着色使不同材料成像更加清晰。
- 数据管理与输出：压痕图谱：图像 + 测试参数叠加。多维度报表：硬度报表集成、基础信息、自定义信息、数据分析等多项内容，并可配置信息内容及压痕图片的个性化，统计图表自动生成（CPK数据分析）。

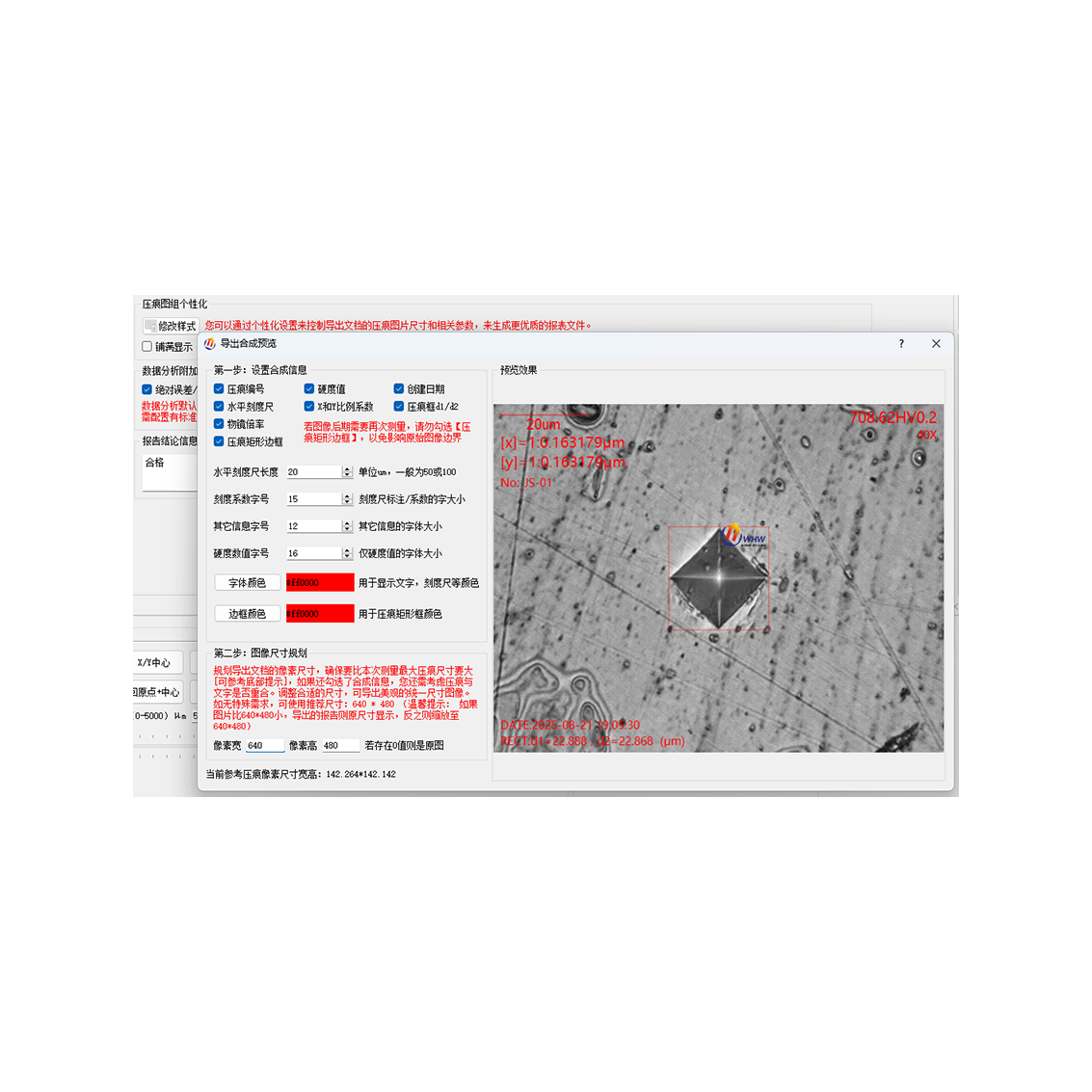

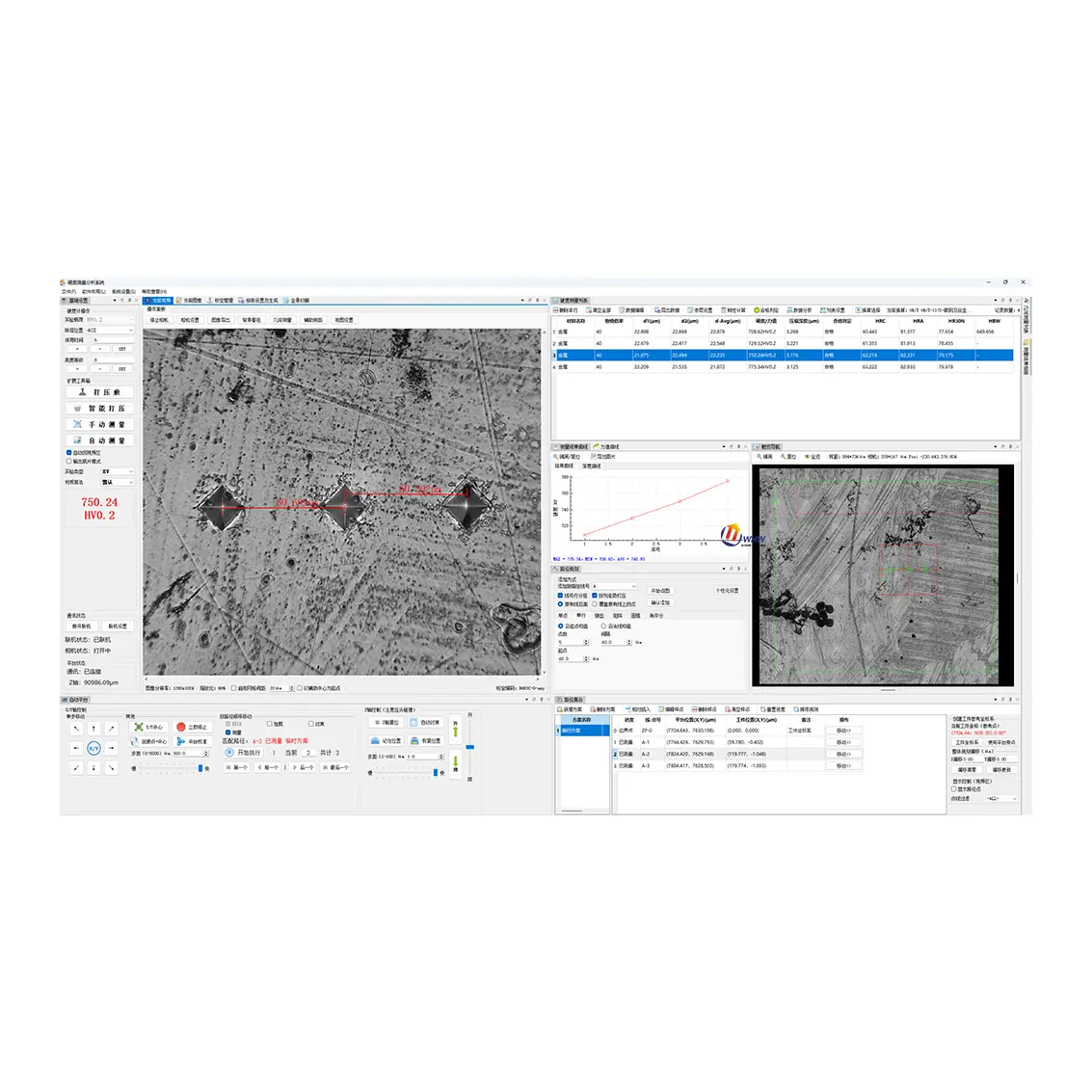

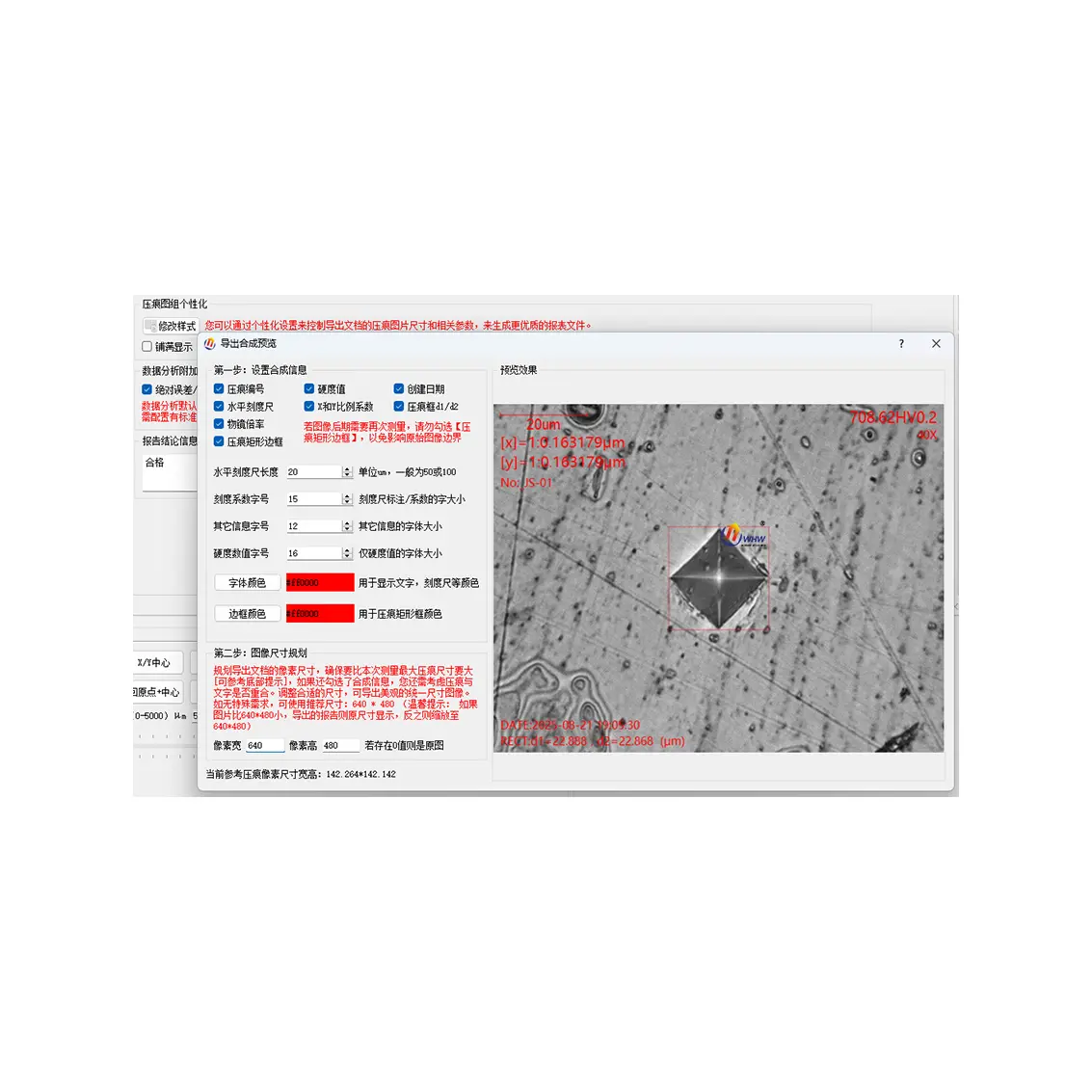

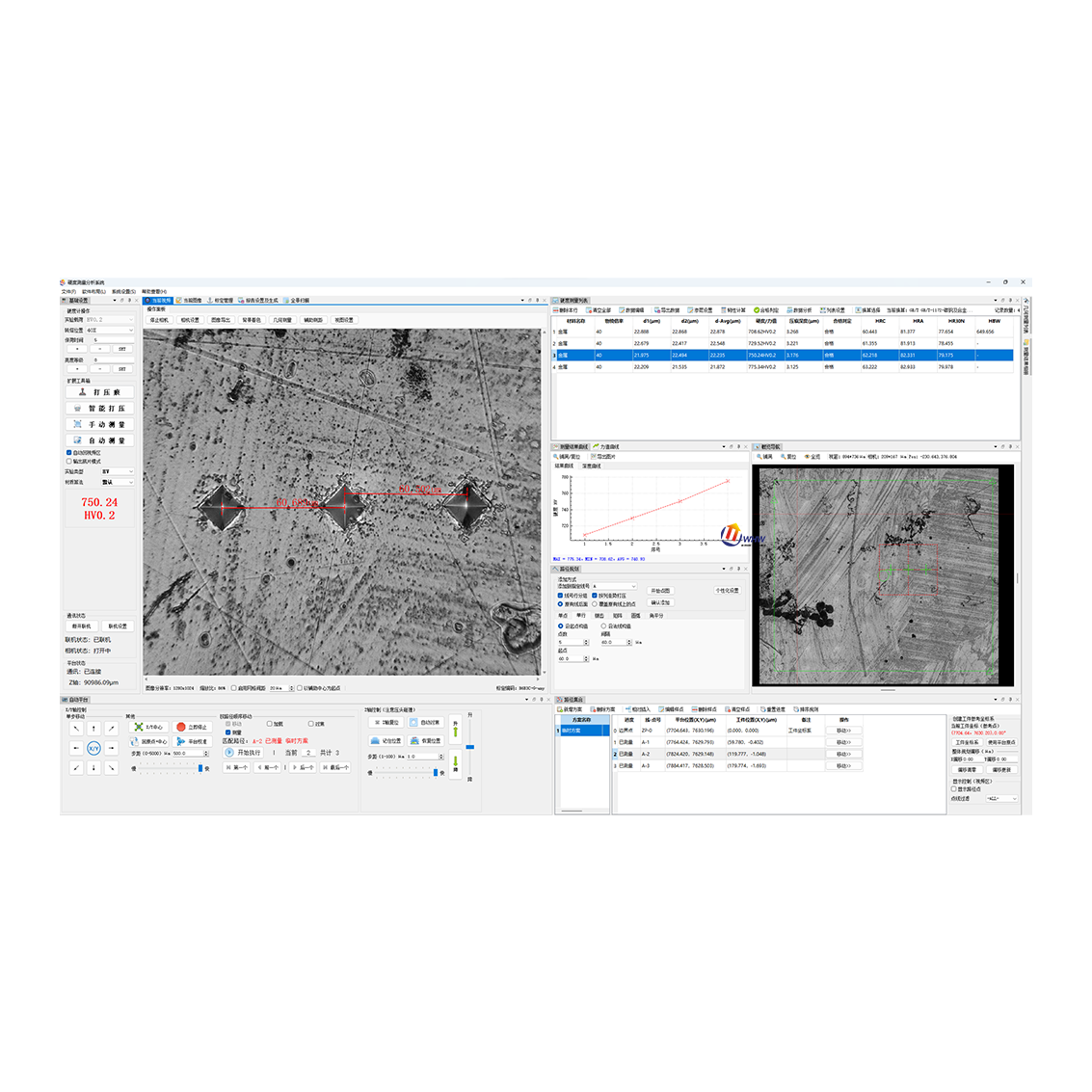

- 测量与分析引擎：硬度测量：6种模式手动 + 自动模式。压痕测量：鼠标滚轮放大图像使测量切线更加精准。多压痕：同一图像内多个压痕快速定位聚、数据与压痕测量线高亮提示。数据联动：硬度值 - 分布曲线 - 压痕图谱三视图同步，并均可独立导出保存。支持动态硬度修正、硬度换算、合格判断。硬度数据：26种辅助特性列表任意选择、并可独立导出报表。压痕相册：独有的压痕图片与信息合成、可自定义及个性化配置，使每张压痕图片都似一张硬度报告。几何特性：8类工具（长度/圆度/角度等）几何特性：8类工具（长度/圆度/角度等）+17种特性辅助、可自定义。生成独立的几何测量报表。

技术参数

型号 HMAS - D1000
测量分析系统显微硬度测量分析系统
光学成像系统显微硬度大三通光学成像系统
主机屏幕 LCD 屏
转塔方式手动转塔
升降机构精密梯形丝杆
变荷装置机构齿轮垂直加载
试验力 (8 级) N: 0.098N、0.245N、0.490N、0.981N、1.961N、2.942N、4.903N、9.807N；(8 级) gf: 10gf、25gf、50gf、100gf、200gf、300gf、500gf、1000gf；(8 级) 标尺: HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、HV0.5、HV1
转换标尺 HV、HK、HBW、HRA、HRB、HRC、HRD、HRF、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T
执行国家标准 GB/T4340 国家标准，ISO6507 质量认证，ASTM 标准
X - Y 移动平台试台尺寸：100*100mm，试台移动范围25*25mm，机械读数0.01mm
理论硬度测量范围 8 - 6000HV（可选更大范围）
硬度值显示方式 (双系统测量) 主机单独测量 / 电脑软件测量分析

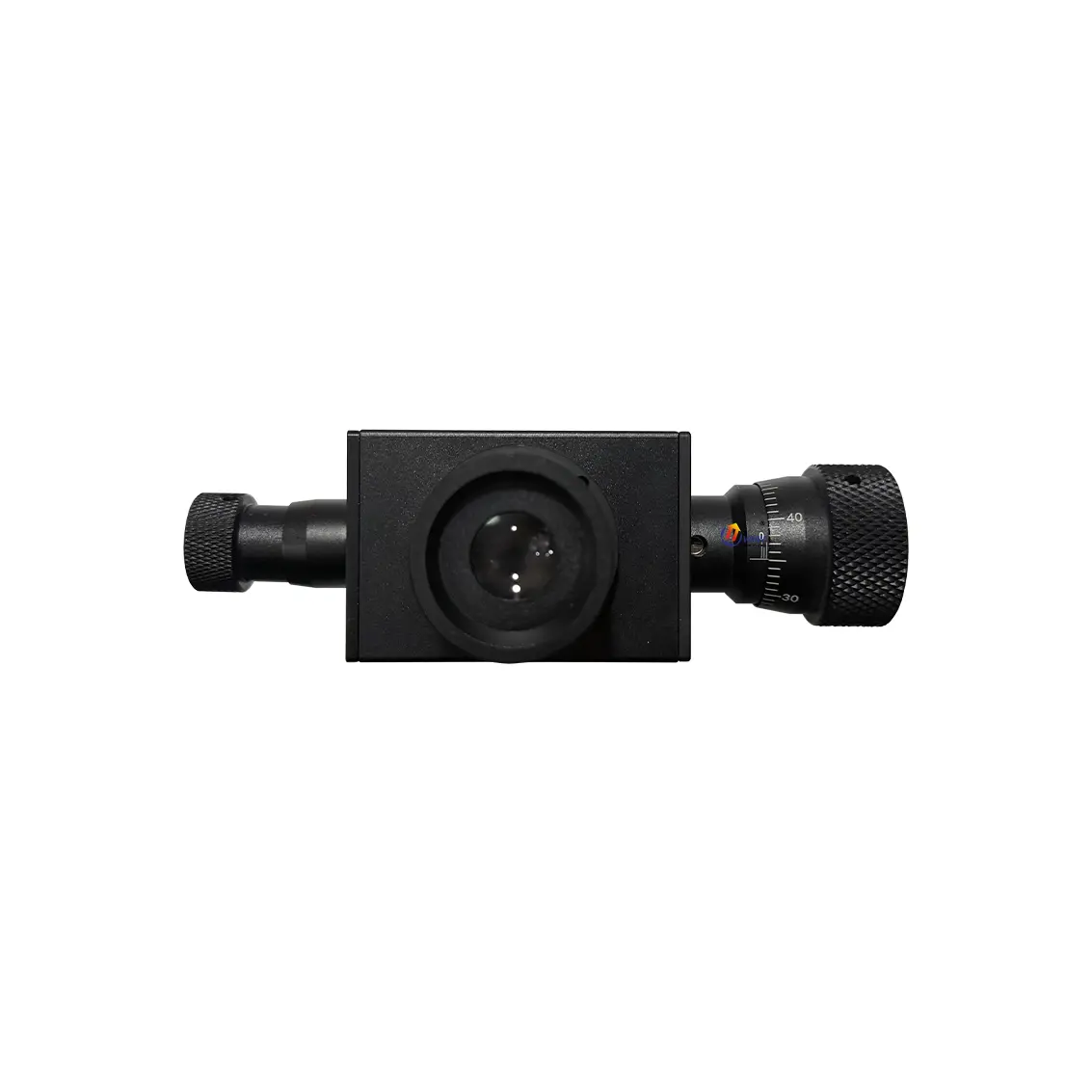

目镜倍率 10X
物镜倍率 10X（观察）、40X（测量）
总放大倍数 100X（观察）, 400X（测量）, 电脑放大约 1500X（测量）
主机最小检测单位 0.25μm
试验力保荷时间 0 - 99 秒，最小变动量 1 秒
试件最大高度 70mm
压头中心到内壁距离 110mm
外形尺寸 220*450*460mm（长*宽*高）
净重 29.0kg
毛重 46.0kg
