单视觉维氏硬度计

产品简介

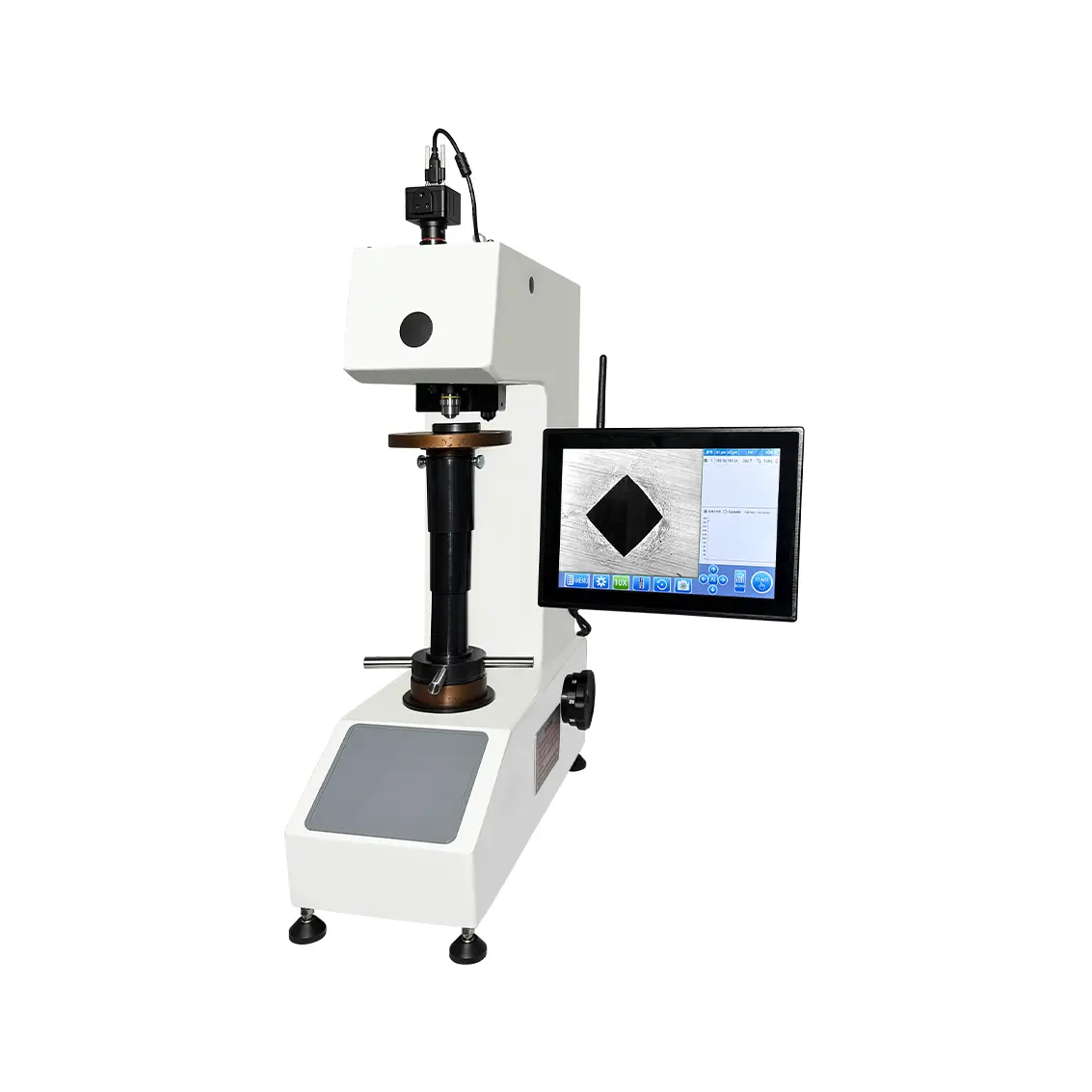

智能可视化维氏硬度计以微电脑平板为大脑，将“精密加载—数字成像—智能计算—可视化输出”四步凝于一键：放样后轻触A1，AI视觉即刻锁定压痕，物联网秒传数据，手机同屏实时共享。热处理、渗碳、淬火硬化层、表面覆层、钢、有色金属、珠宝及微小薄件，一触即测，结果即得。

性能特征

- 自动转塔台：通过按“启动”按钮，一个自动转塔台装置将完成加载的一系列操作。打完压痕后，测量物镜会自动回到中心位置。
- 照明机构：为了延长光源灯泡的使用寿命，开机后照明灯一直处于打开状态。
- 全新大三通结构：全新大三通光路系统，接近100%完全光吸收。

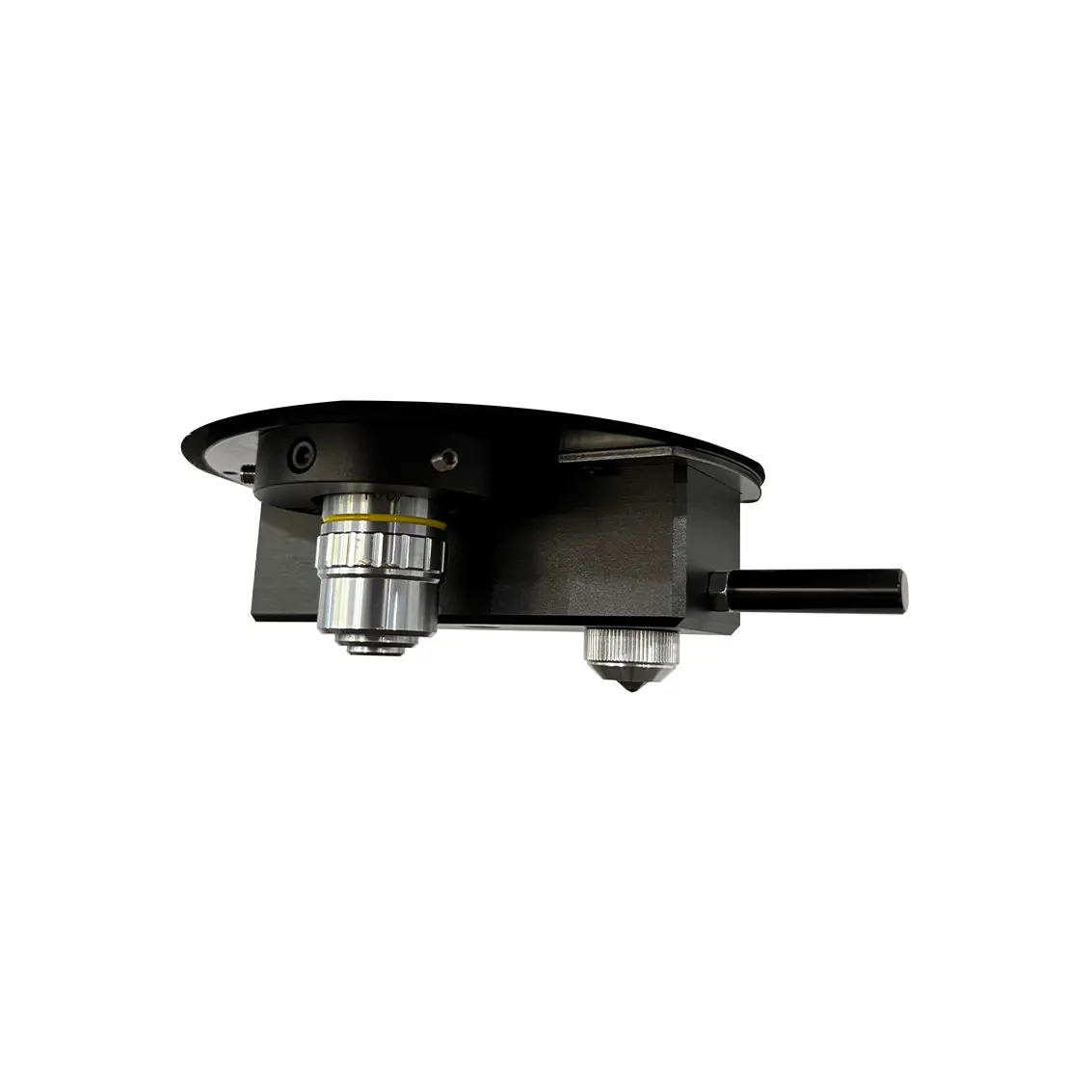

- 塔台切换机构：由触摸屏按键控制，通过步进马达自动切换。有效地保证了成像位置的准确。
- 先进的浮点计算方法：全新浮点计算方法，使测试结果与理论结果更加接近一致。
- 扩展的自动功能：选装自动载物台（特殊机型需定制）、选装计算机，硬度测量软件等多种配件，硬度计可以升级成多种不同程度的自动控制系统。

技术参数

型号单视觉 MVSD - 5/10/30/50AE
转塔方式手动转塔
变荷装置机构砝码加载
升降机构梯形丝杆
MVSD - 5AE试验力 (5Kg) :0.2kgf、0.3kgf、0.5kgf、1kgf、3kgf、5kgf；
MVSD -10AE试验力 (10Kg) :0.3kgf、0.5kgf、1kgf、3kgf、5kgf、10kgf；
MVSD -30AE试验力 (30Kg) :1kgf、3kgf、5kgf、10kgf、20kgf、30kgf；
MVSD - 50AE试验力 (50Kg) :1kgf、5kgf、10kgf、20kgf、30kgf、50kgf
转换标尺 HV、HK、HBW、HRA、HRB、HRC、HRD、HRF、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T
试验力加载全自动（加载 / 保荷 / 卸载）
操作系统 AI 端控制
硬度测量 AI 一键测量

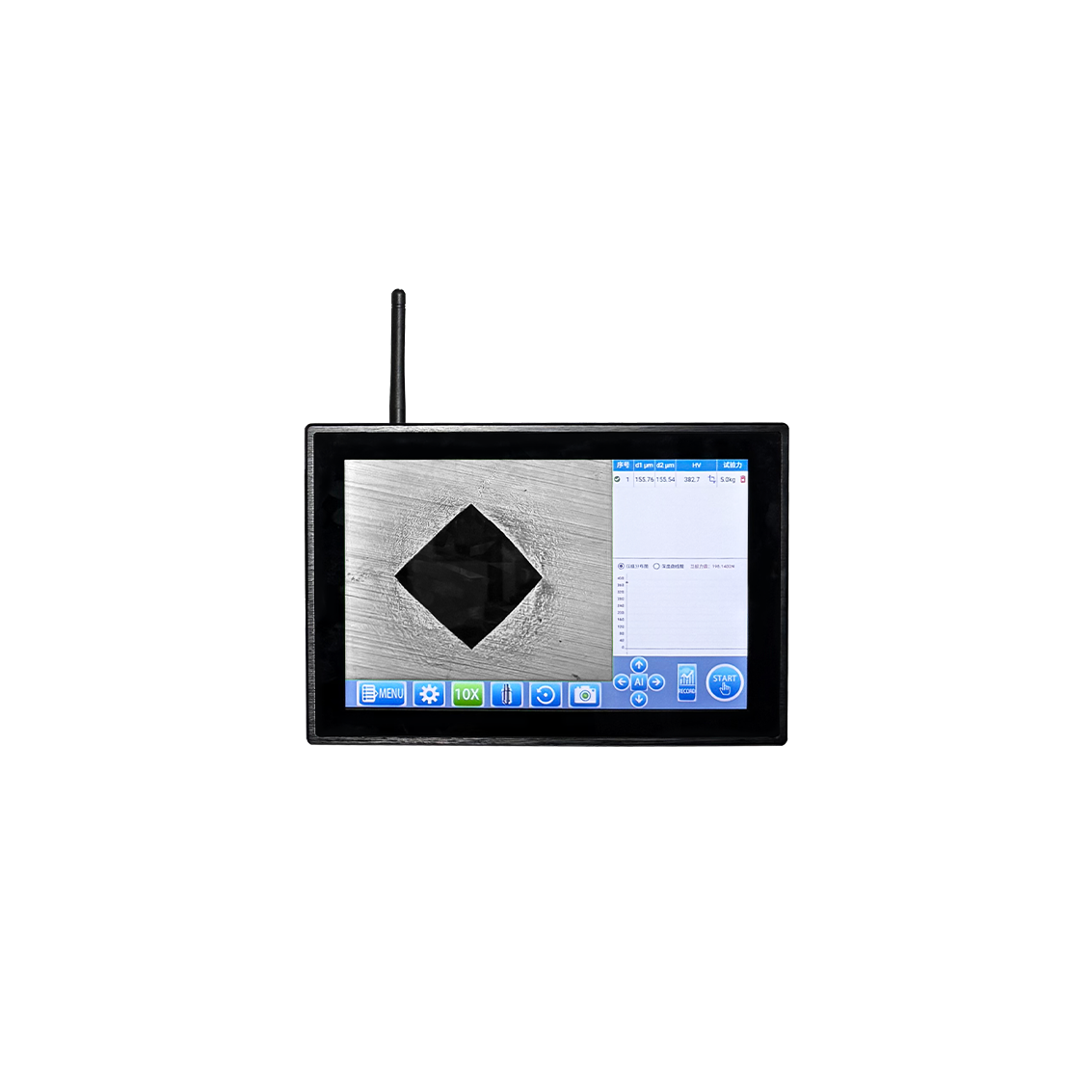

物镜切换平板电脑
力值档位显示 AI 显示
执行国家标准 GB/T4340 国家标准，ISO6507 质量认证，ASTM 标准
理论硬度测量范围 8 - 6000HV（可选更大范围）
物镜倍率 (5Kg、10Kg) :10X（观察）20X（测量）, (30Kg、50Kg) :10X（观察、测量）
总放大倍数 (5Kg、10Kg) :100X（观察）200X（测量）, (30Kg、50Kg) :100X（观察、测量）, 平板放大倍率约: 10X (160x)、20X (320x)
最小检测单位 0.16μm（10X 物镜）, 0.08μm（20X 物镜）
试验力保荷时间 0 - 99 秒，最小变动量 1 秒
试件最大高度 235mm
压头中心到内壁距离 130mm
电源电压 AC 220V/50Hz
外形尺寸 375*580*800mm（长*宽*高）
净重 47.0kg
毛重 62.0kg
