维氏硬度测量分析系统

维氏硬度测量分析系统是集光、机、电、软件为一体的高精度硬度检测设备，由主机和测量分析系统软件组成，可通过电脑软件精准控制主机完成试验力加载、保荷、卸载全流程，实现维氏硬度的智能化测量与数据分析。

产品概览

产品核心定位

上海研润光机科技有限公司推出的HMAS-D5/10/30/50（M）（Z）系列维氏硬度测量分析系统，以新一代AI控制终端为中枢，搭载维氏硬度大三通光学成像系统，支持手动/自动转塔双模式，适配常规硬度覆盖、精密定位、淬硬层深度、断裂韧性四大模块检测，可实现金属、陶瓷等材料的高精度维氏硬度测量与数据智能分析。

核心性能特点

双向实时通讯：毫秒级响应，断线瞬间自检并弹窗提示，保障检测稳定
全自动转塔：软件指令驱动，压头-物镜无感切换，加载-保荷-卸载全闭环控制
智能力值识别：加载档位自动识别，力值切换一键到位，重复精度≤0.1%
模块化UI：面板可拖拽、工作区自定义，5种中心线+13种着色算法，压痕定位清晰
多维度数据管理：集成CPK图表、自定义字段报表，每张压痕自动生成带二维码微报告
高精度切线定位：滚轮无极放大，切线定位精度达0.1μm，同屏多压痕可联动分析导出
6种测量模式：支持手动/自动/批量测量，适配渗层测试、梯度硬度等复杂场景

核心功能亮点

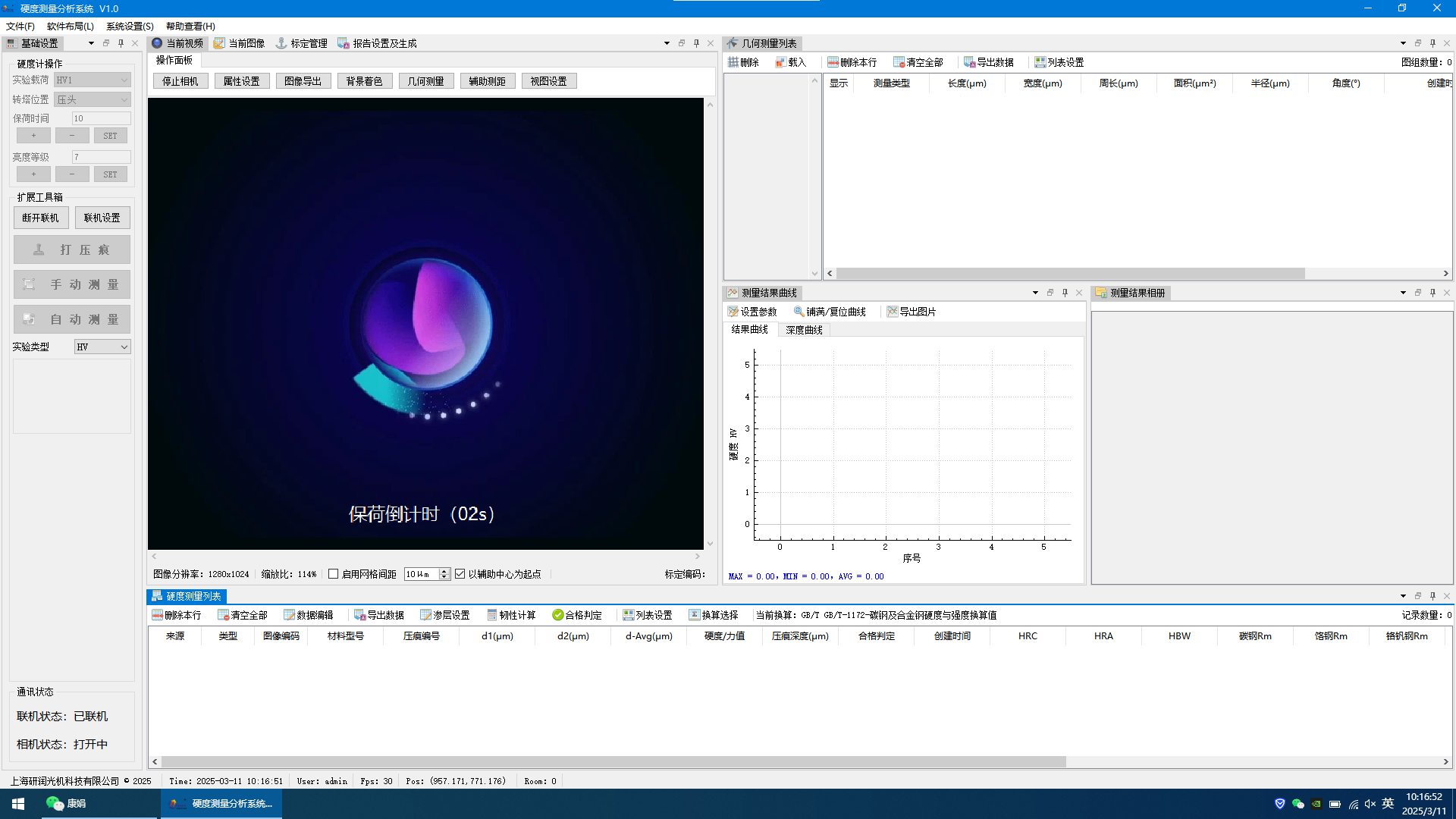

软硬件双向通讯

主机与电脑实时双向数据通讯，软件可直接下达试验力加载、保荷、卸载指令，通讯异常时自动弹窗提示，确保检测流程连续稳定。

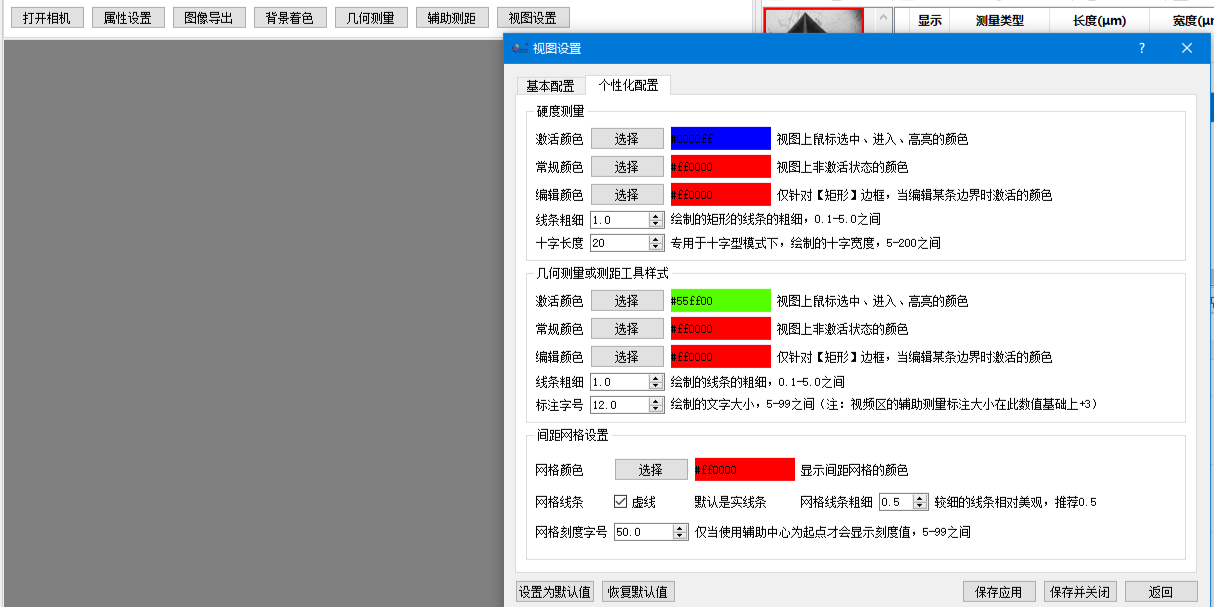

软件界面自定义

软件界面支持自由拖拽布局，5种中心线辅助压痕精准定位，13种背景着色适配不同材料，网格路径规划满足梯度/渗层检测需求。

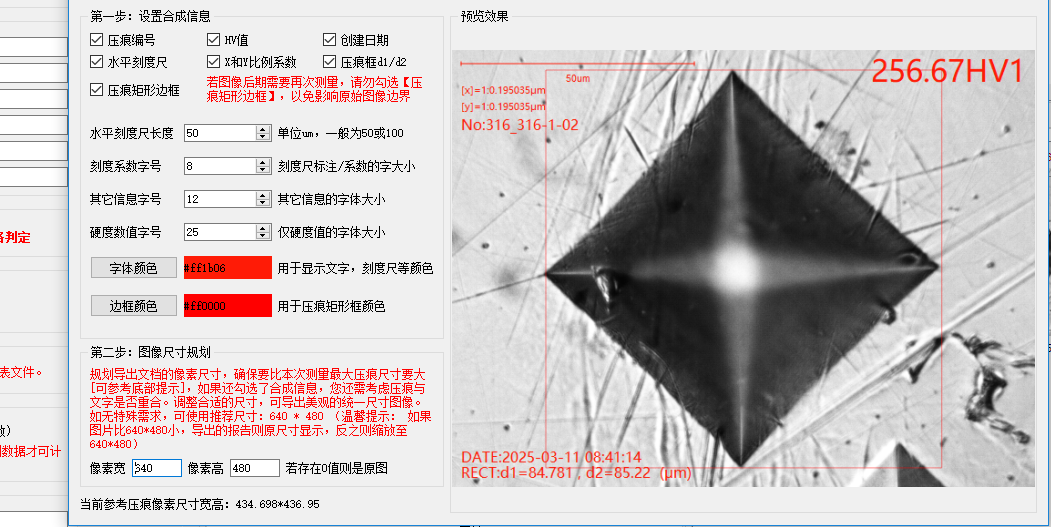

多模式硬度测量

6种手动+自动测量模式可选，鼠标滚轮精准放大图像，快速定位压痕切线，测量数据实时计算并生成标准化检测报表。

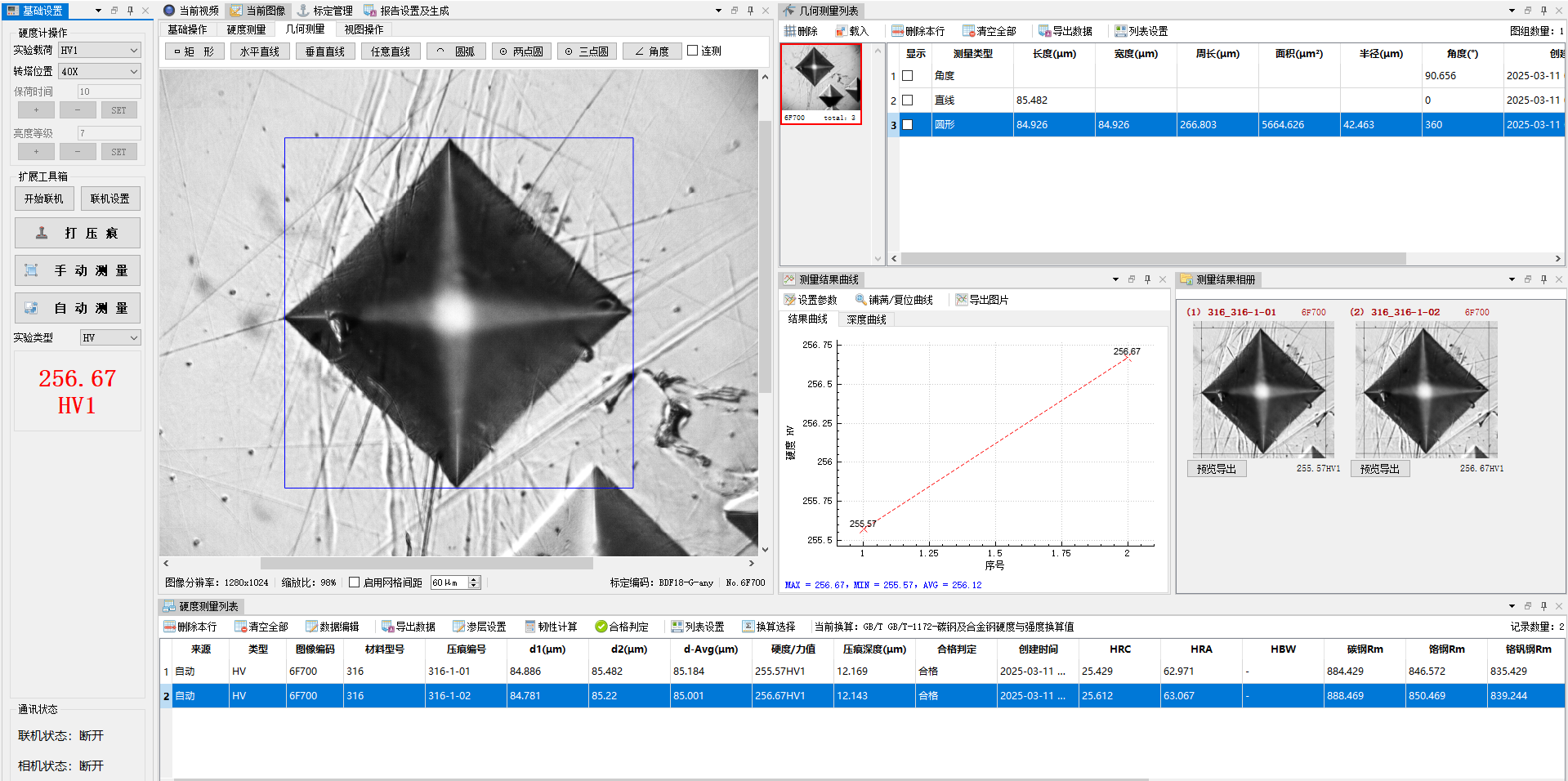

三图联动分析

硬度值、分布曲线、压痕图谱三图实时联动展示，26种分析特性自由选择，支持自定义报表模板，满足不同场景报告需求。

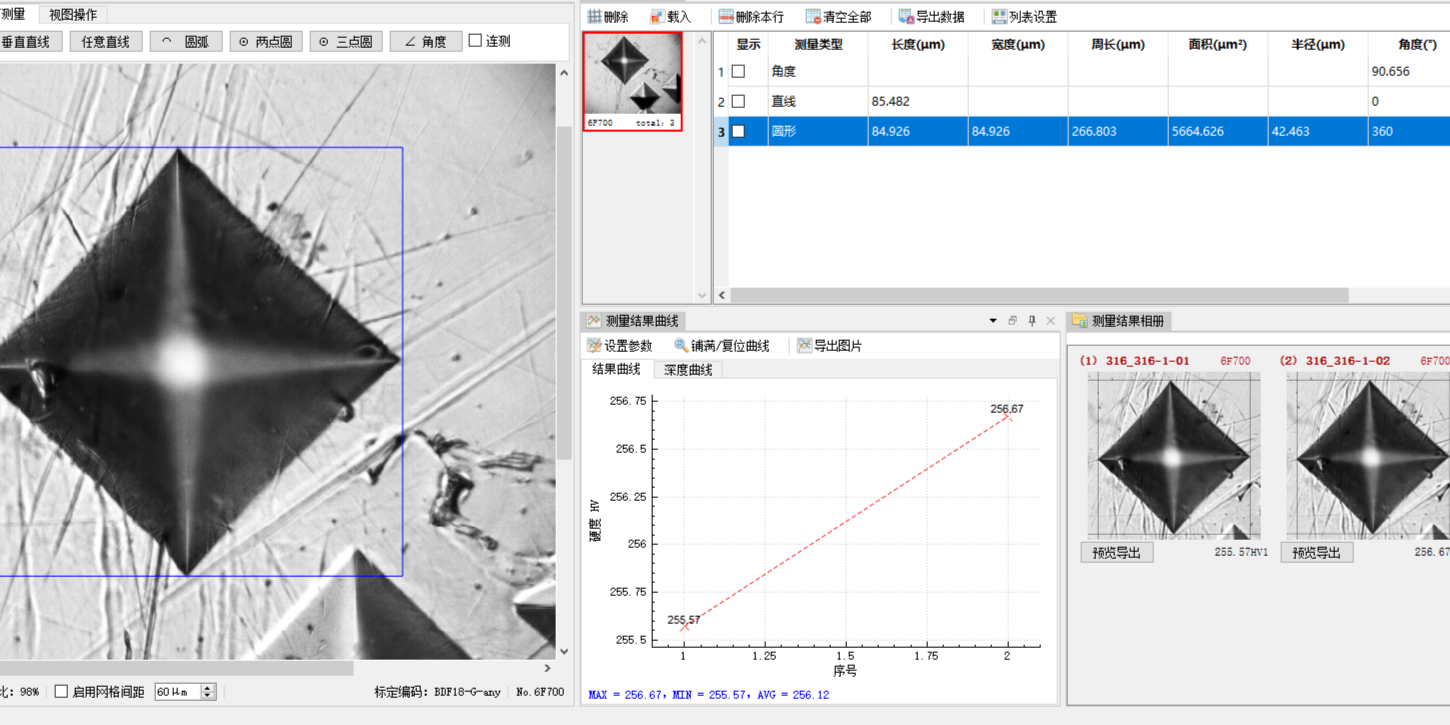

几何特性测量

集成长度、圆、角度等8类几何测量工具，17种辅助分析特性，可独立生成几何尺寸检测报表，实现硬度+几何双参数检测。

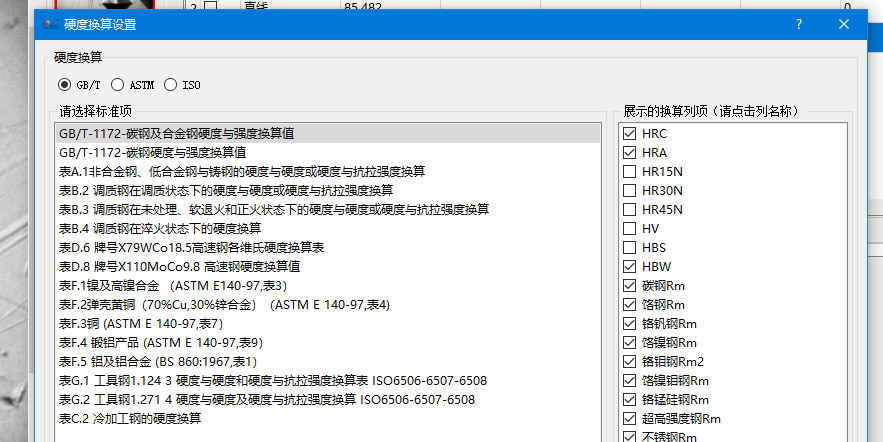

数据管理与导出

支持多种硬度标尺自动转换，检测数据本地加密保存，一键导出为Excel/Word格式，兼容主流办公软件，便于数据存档与分析。

典型应用场景

金属材料检测

钢材、铝合金、铜合金、钛合金等各类金属及合金的显微硬度检测

电子元器件检测

芯片、线路板、电子接插件、微小焊点、镀层的硬度检测

新材料研发检测

陶瓷、复合材料、涂层、薄膜等新材料的微区硬度性能分析

工业生产质检

精密零件、模具、刀具、轴承等产品的热处理质量检测与验收

技术参数表

型号	HMAS-D5/10/30/50	HMAS-D5/10/30/50M	HMAS-D5/10/30/50Z	HMAS-D5/10/30/50MZ
测量分析系统	HMAS-D 显微硬度测量分析系统
光学成像系统	维氏硬度大三通光学成像系统
主机屏幕	LCD屏	触摸屏	LCD屏	触摸屏
转塔方式	手动转塔		自动转塔
变荷装置机构	砝码加载
升降机构	精密梯形丝杆
试验力	(5Kg):0.2kgf、0.3kgf、0.5kgf、1kgf、3kgf、5kgf (10Kg):0.3kgf、0.5kgf、1kgf、3kgf、5kgf、10kgf (30Kg):1kgf、3kgf、5kgf、10kgf、20kgf、30kgf (50Kg):1kgf、5kgf、10kgf、20kgf、30kgf、50kgf
转换标尺	HV、HK、HBW、HRA、HRB、HRC、HRD、HRF、HRI5N、HR3ON、HR45N、HR15T、HR30T、HR45T
试验力加载	全自动（加载/保荷/卸载）
执行国家标准	GB/T4340 国家标准，ISO6507 质量认证，ASTM 标准
理论硬度测量范围	8-6000HV（可选更大范围）
硬度值测量方式	(双系统测量) 主机单独测量 / 电脑软件测量分析
目镜倍率	10X
物镜倍率	(5Kg、10Kg):10X（观察）20X（测量），(30Kg、50Kg):10X（观察、测量）
总放大倍数	(5Kg、10Kg):100X（观察）200X（测量），(30Kg、50Kg):100X（观察、测量），电脑大约：10X(375x)、20X(750x)
主机最小检测单位	1μm（10X物镜），0.5μm（20X物镜）	0.12μm（10X物镜），0.06μm（20X物镜）	1μm（10X物镜），0.5μm（20X物镜）	0.12μm（10X物镜），0.06μm（20X物镜）
试验力保荷时间	0-99 秒，最小变动量 1 秒	0-60 秒，最小变动量 1 秒	0-99 秒，最小变动量 1 秒	0-60 秒，最小变动量 1 秒
试件最大高度	235mm
压头中心到内壁距离	130mm
外形尺寸	220570680mm（长 * 宽 * 高）
净重	54.0kg
毛重	72.0kg

售后与技术支持

技术服务热线

400-8127-833

专业技术支持

专业技术人员在线视频指导教学

售后保障

按保修卡条款提供正品保障与维修服务
